L’installation électrique d’une maison ou d’un bâtiment nécessite une attention particulière pour garantir la sécurité et l’efficacité du système. La boîte de dérivation, souvent sous-estimée, joue un rôle fondamental en regroupant les connexions électriques et en les protégeant des éléments extérieurs. Un choix approprié de cette boîte est essentiel pour éviter les courts-circuits et assurer une distribution optimale de l’électricité.
Pour bien choisir cette composante, plusieurs critères doivent être pris en compte, tels que le matériau, la taille, l’indice de protection et le type de câblage. Chaque projet électrique ayant ses spécificités, vous devez sélectionner une boîte adaptée à vos besoins pour garantir une installation durable et sécurisée.
A lire également : Le carrelage en travertin : Pourquoi le choisir ?
Plan de l'article
Qu’est-ce qu’une boîte de dérivation ?
Une boîte de dérivation est un élément essentiel dans toute installation électrique. Elle protège les connexions électriques réalisées lors d’opérations de dérivation, de pontage ou de raccordement. Ce boîtier assure la sécurité et la durabilité des connexions en les isolant des facteurs extérieurs.
La protection offerte par une boîte de dérivation est multiple : elle empêche l’humidité, la poussière et autres contaminants d’endommager les connexions. Elle réduit les risques de courts-circuits et d’incendies électriques.
A lire aussi : Les avantages de choisir un électricien à la rochelle
Utilisation intérieure et extérieure
Il existe différents types de boîtes de dérivation adaptées à des usages spécifiques. Pour une installation intérieure, choisissez une boîte en fonction de l’environnement (encastrée ou en saillie). Pour une installation extérieure, optez pour des modèles étanches afin de protéger les connexions des intempéries.

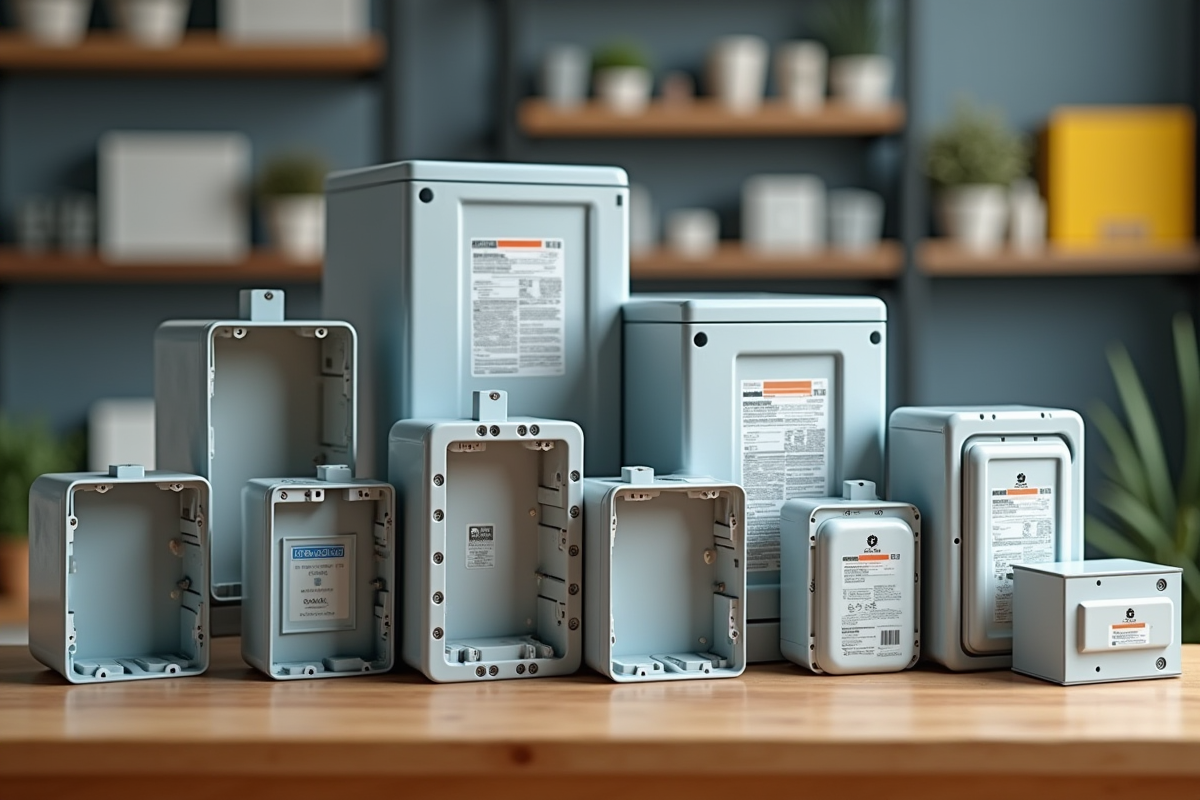

Types de boîtes de dérivation
- Boîte de dérivation en saillie : idéale pour les installations intérieures non encastrées.
- Boîte pieuvre : centralise toutes les dérivations en un seul point.
- Boîte de dérivation étanche : pour les installations extérieures, elle assure l’étanchéité des connexions.
- Boîte de dérivation à embout : permet d’insérer directement le câble à travers un embout étanche.
- Boîte de dérivation lisse : offre flexibilité sur le type et le nombre de câbles en entrée.
Le choix de la boîte de dérivation dépend donc de l’emplacement et des besoins spécifiques de votre projet électrique. Suivez ces recommandations pour garantir une installation performante et sécurisée.
Les différents types de boîtes de dérivation
La boîte de dérivation en saillie est idéale pour les installations intérieures où l’encastrement n’est pas possible. Son installation est rapide et pratique.
La boîte pieuvre centralise toutes les dérivations en un seul point, simplifiant ainsi la gestion de l’installation électrique.
La boîte de dérivation à embout permet d’insérer les câbles directement à travers un embout étanche, garantissant ainsi une protection optimale contre l’humidité.
La boîte de dérivation lisse offre une grande flexibilité quant au nombre et au type de câbles en entrée, grâce à l’absence d’entrées préfabriquées.
Boîtes de dérivation spécifiques
Pour les installations extérieures, optez pour une boîte de dérivation étanche. Ce modèle protège efficacement contre les intempéries et les contaminants extérieurs.
Si votre installation nécessite une protection supplémentaire, la boîte étanche à l’air est une solution adaptée. Sa conception empêche l’infiltration de poussière et de particules fines.
Pour les installations sur des matériaux spécifiques, choisissez une boîte de dérivation Placoplatre. Ce modèle est spécialement conçu pour s’adapter à ce type de matériau.
Pour les installations enterrées, utilisez une boîte de dérivation à enterrer, aussi connue sous le nom de boîte de jonction à résine ou à gel. Ces boîtes assurent une protection maximale contre l’humidité et les contraintes mécaniques.
Critères de sélection
Considérez les critères suivants pour choisir la meilleure boîte de dérivation :
- Matériau : plastique, métal, etc.
- Type de pose : encastrée, en saillie, enterrée.
- Indice de protection : étanchéité, résistance aux chocs.
- Compatibilité avec l’environnement d’installation : intérieur, extérieur.
Pour une installation réussie, suivez les recommandations du fabricant et assurez-vous de la conformité avec les normes en vigueur.
Critères pour choisir la meilleure boîte de dérivation
Matériau et protection
Le matériau de la boîte de dérivation joue un rôle fondamental dans la protection des connexions électriques. Pour une installation extérieure, privilégiez les boîtes en plastique haute résistance ou en métal, dotées d’un bon indice de protection (IP). Les boîtes étanches à l’eau et à l’air assurent une protection supplémentaire contre les infiltrations de poussière et d’humidité.
Compatibilité et type de pose
Le type de pose est un autre critère déterminant. Pour une installation encastrée, optez pour une boîte de dérivation conçue pour être murée ou intégrée dans des matériaux spécifiques comme le Placoplatre. Pour des poses plus rapides et moins invasives, les modèles en saillie sont recommandés.
Indice de protection (IP)
L’indice de protection de la boîte de dérivation, désigné par les lettres ‘IP’ suivies de deux chiffres, indique le niveau de protection contre les corps solides et les liquides. Par exemple, une boîte avec un indice IP55 offre une protection satisfaisante contre la poussière et les projections d’eau. Pour une utilisation en milieu humide, un indice IP65 ou supérieur est recommandé.
Marques et prix
Les marques comme LEGRAND et Schneider sont des références dans le domaine des boîtes de dérivation. Elles offrent des produits robustes et conformes aux normes de sécurité. Considérez aussi le prix en fonction de votre budget, sans pour autant sacrifier la qualité et la sécurité de l’installation.
Trouvez le modèle qui répondra le mieux à vos besoins en tenant compte de ces critères. Une installation bien pensée garantit la sécurité et la pérennité de votre réseau électrique.
Conseils d’installation pour une boîte de dérivation
Préparation et sécurité
Avant de commencer l’installation, coupez l’alimentation électrique. Cette mesure préventive garantit la sécurité lors de la manipulation des fils et des connexions. Assurez-vous aussi de disposer des outils nécessaires : tournevis, pinces et un testeur de tension.
Fixation de la boîte
Fixez la boîte de dérivation sur le mur ou à l’emplacement choisi. Pour les modèles encastrés, creusez une cavité aux dimensions de la boîte. Utilisez des vis et des chevilles adaptées pour les boîtes en saillie. Vérifiez que la boîte est solidement fixée pour éviter tout mouvement qui pourrait endommager les fils.
Raccordement des câbles
Introduisez les câbles dans la boîte de dérivation par les entrées prévues à cet effet. Pour les boîtes à embout, insérez les câbles directement à travers l’embout pour garantir l’étanchéité. Dénudez les extrémités des fils et effectuez les connexions en respectant les codes couleurs : phase, neutre et terre. Utilisez des connecteurs pour sécuriser les jonctions.
Vérification et tests
Une fois les connexions réalisées, vérifiez leur solidité. Utilisez un testeur de tension pour confirmer l’absence de court-circuit. Refermez la boîte de dérivation en veillant à ce que le couvercle soit bien fixé et étanche. Rétablissez l’alimentation électrique et testez le bon fonctionnement de l’installation.
Conseils supplémentaires
- Pour une installation extérieure, utilisez des boîtes de dérivation avec un indice de protection IP65 ou supérieur.
- Étiquetez les câbles pour faciliter les interventions futures.
- Pour les installations complexes, envisagez de faire appel à un électricien professionnel.
